Displayport KVM 4口切换器

分类:DP KVM切换器

描述:

高清视频DPKVM切换器
全国热线

0755 86120002

简介 / Introduction

展示

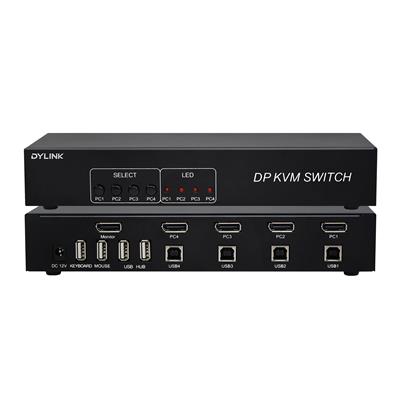

DP KVM 4口切换器

DY-SW2401DP

DYLINK


产品描述

1. 能够使用户从单一USB键盘、鼠标、和一个DisplayPort视频信号接口,快速切换操作4台电脑主机,以便有效率的进行多工作处理;

2. DisplayPort KVM切换器支持超高清视频分辨率,最高达到4K(3840x2160@60Hz)。支持全高清120Hz 3D立体显示,用户可以享受更宽广的屏幕显示、给您提供最良好的工作体验;

3. DisplayPort KVM切换器可在4台电脑间进行切换。并提供有2端口USB Hub功能和2端口USB透传功能。即USB键盘、鼠标数据都通过KVM线缆进行快速、无缝的切换,同时,USB Hub又允许每台电脑访问额外的两个USB2.0通用外围设备;

4. 设备安装简单、便捷,只需将线缆插入其相应端口即可;无需软件配置,也没有不兼容问题。并可在Windows、Linux和Mac等多种操作系统平台上工作;

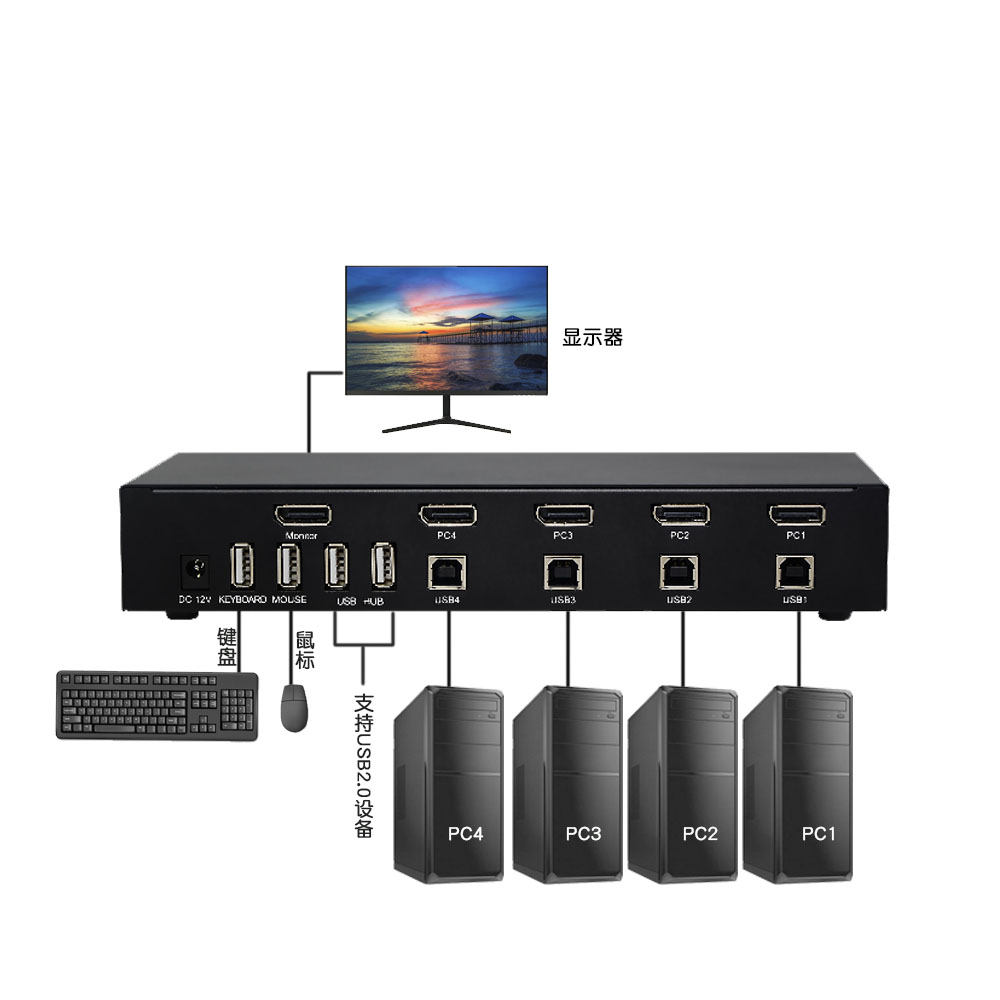

产品连接需求

1.电脑PC端:4条DP线缆,4条USB A-B连接线缆。

2.用户操作端:一个带有DP接口的显示器;一个USB键盘,一个USB鼠标;两个USB2.0通用设备。

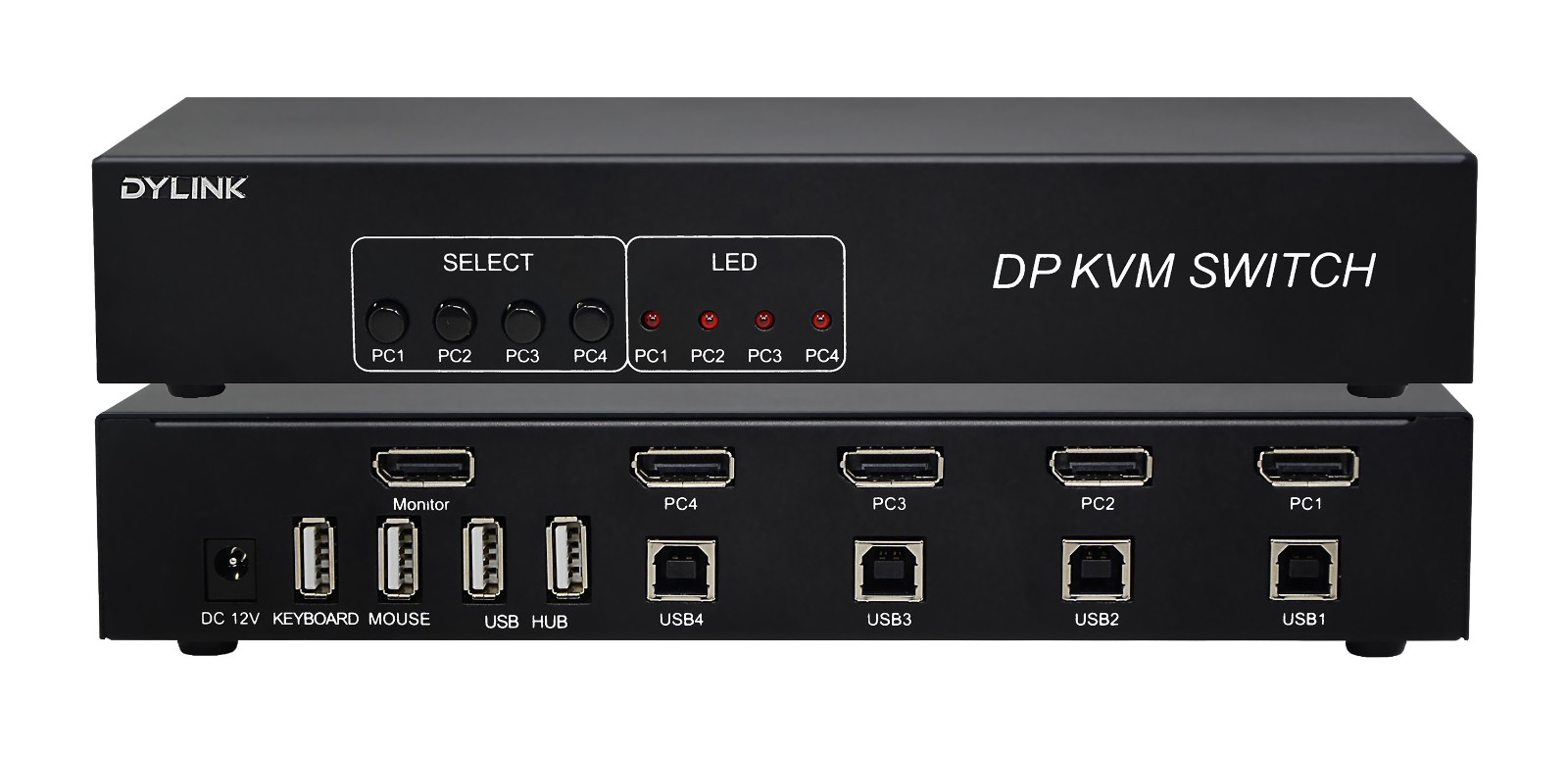

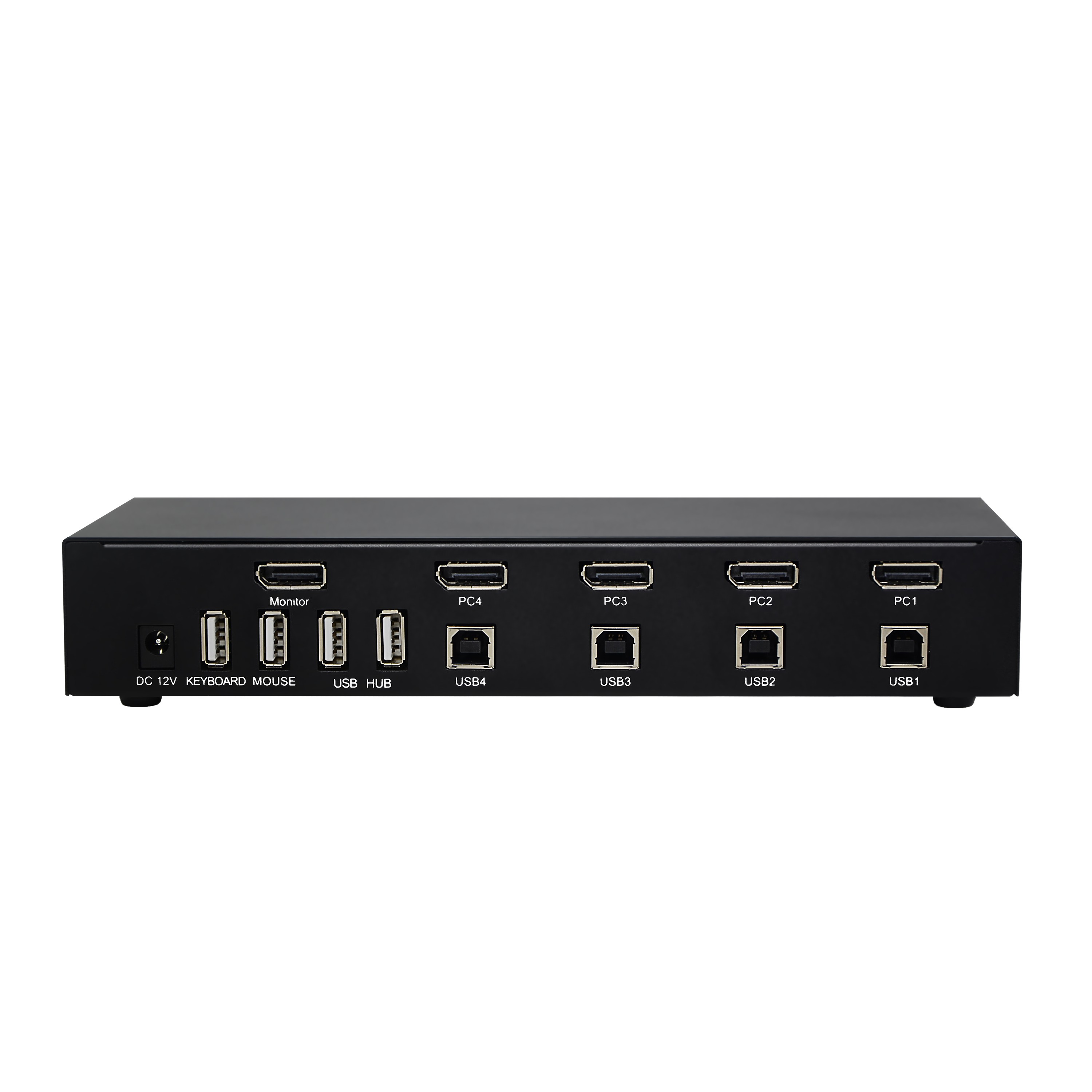

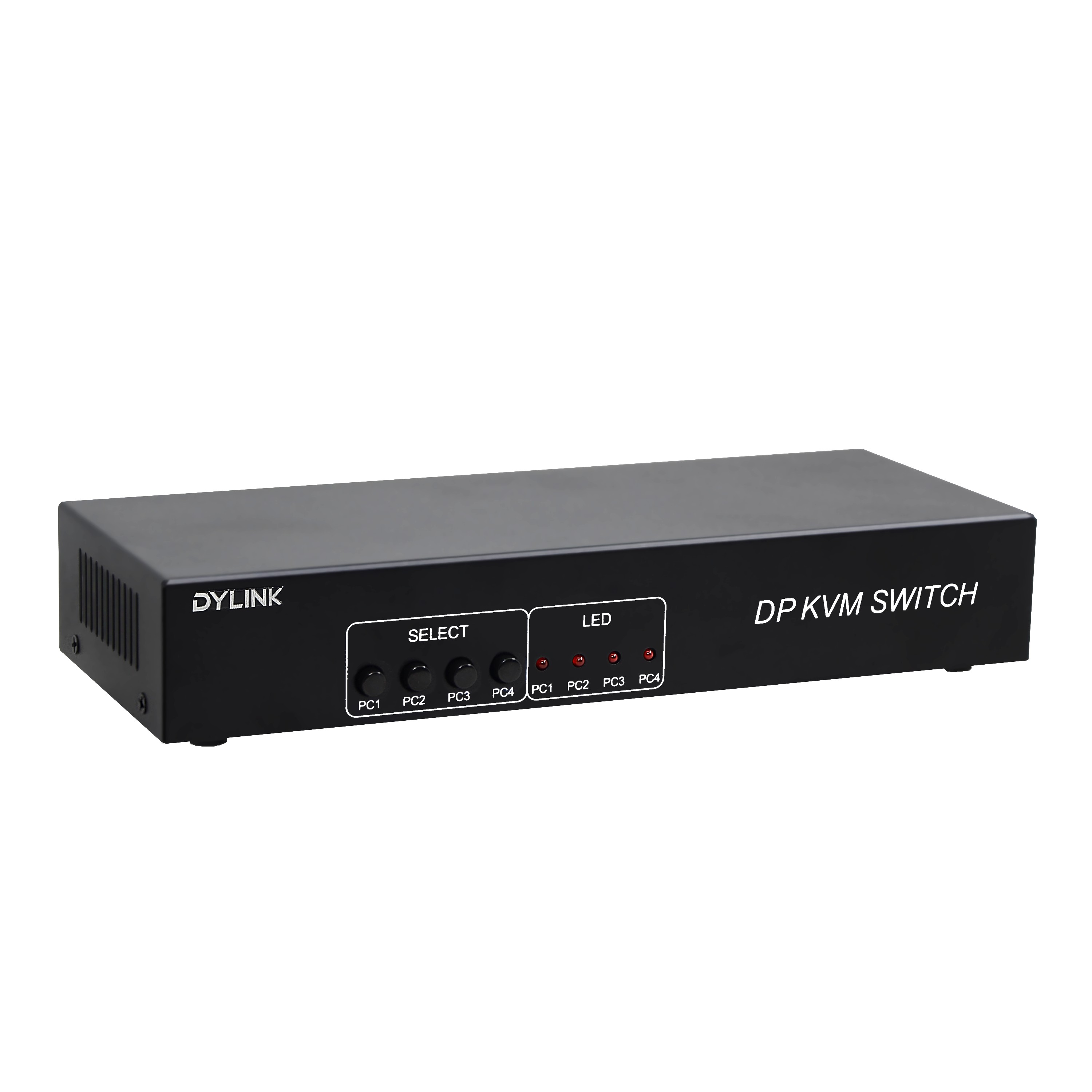

产品图片




产品特点

1、满足DP 1.2规范,支持HDCP,一套USB键盘、鼠标操控4台电脑主机;

2、内置2端口USB Hub,完全兼容USB2.0规格;

3、两种灵活的切换方式:前置面板按键和键盘热键;

4、最高支持3840 x 2160@60Hz,支持全高清120Hz 3D立体显示,最高帧率240FPS,每只眼120FPS;

5、键盘和鼠标支持端口仿真与bypass功能,支持IBM、DELL、HP、双飞燕等鼠标、键盘;

6、多平台支持– Windows、Linux 和Mac;

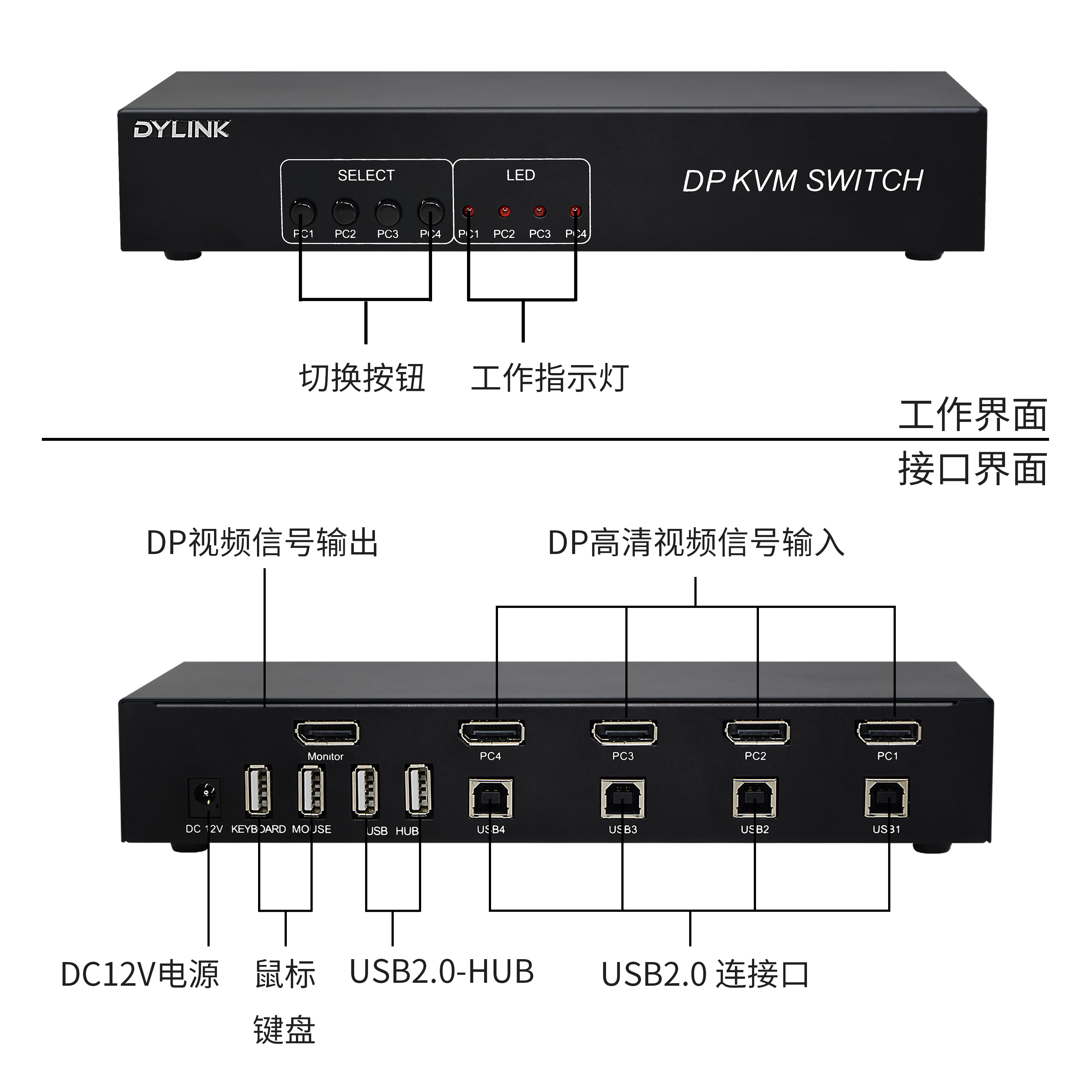

接口功能







装箱清单

感谢您使用我公司产品,打开包装请先清对产品装箱单

产品装箱明细单:

√ DY-SW2401DP

一台

√   12V/1A电源适配器

一个

√ 使用说明书

一份

√ 保修卡合格证

各一份



安装

  1. 1、切换器、DP显示器和各主机等关掉电源。

  2. 2、将USB键盘和USB鼠标插入到切换器上标识为键盘、鼠标的端口上。如有需要的话,还可插入两个USB2.0通用外围设备到切换器上标识有USBHub的端口上,如U盘、USB摄像头等。

  3. 3、将DP显示器插入到切换器上标识有“Monitor”的端口上并开启显示器电源。

  4. 4、用DP线缆,将切换器上DP端口与主机DP端口连接。

  5. 5、用USB线缆将切换器上USB端口与主机USB端口连接。

  6. 6、将切换器上电。

  7. 7、开启各电脑电源并启动。



切换方式

切换方式有两种:①通过前置面板上的按键进行切换。②使用键盘热键方式进行切换。

①按键切换

前置面板上有4个按键,按压某一个按键就会切换到4个端口中对应的一个。

② 键盘切换 - 使用特定序列的键盘按键,也可以实现切换功能,具体为:








即按下ScrollLock键并释放,然后再按下ScrollLock键并释放,再按下数字键“1”或“2”或“3”或“4”并释放,最后按下回车键,那么就会切换到对应的第1口或第2口或第3口或第4口。

键盘启动自动扫描 – 自动扫描功能使用键盘热键,可启动自动扫描功能,具体为:








即按下ScrollLock键并释放,然后再按下ScrollLock键并释放,再按下字母键 “S” 并释放,最后按下回车键,那么就会启动自动扫描切换功能,即切换器自动按照设定的时间间隔在两个端口间切换。

键盘扫描间隔设置 – 自动扫描时间间隔设定使用键盘热键,可设定自动扫描时间间隔,具体为:








即按下ScrollLock键并释放,然后再按下ScrollLock键并释放,再按下字母键 “P”或“d” 并释放,最后按下回车键,那么就会增加或减小自动扫描时间间隔。自动扫描时间间隔共分为7档,分别为10秒,20秒,30秒,50秒,100秒,200秒和5秒,缺省是10秒。




DP 4口切换器.jpg

规格

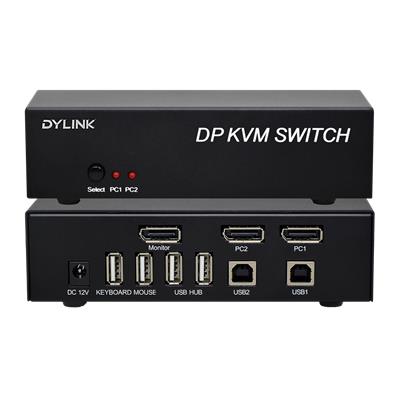

SW2201DP

SW2401DP

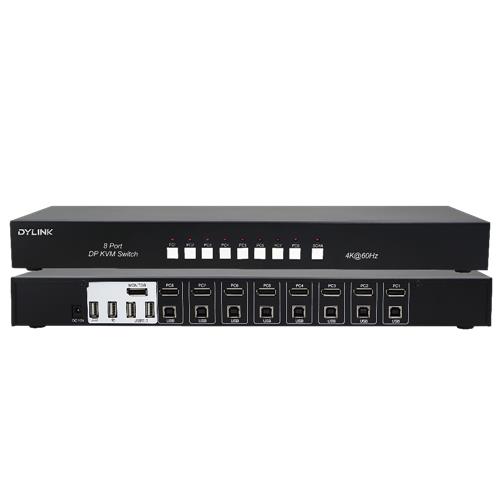

SW2801DP

电脑连接数

2

4

8

电脑端连接端口

2xDisplayPort母头;

2xUSB Type B母头;

4xDisplayPort母头;

4xUSB Type B母头;

8xDisplayPort母头;

8xUSB Type B母头;

用户端连接端口

2x USB Type A母头(键盘/鼠标);

2x USB2.0 Type A母头;1xDisplayPort母头;

2x USB Type A母头(键盘/鼠标);

2x USB2.0 Type A母头;1xDisplayPort母头;

2x USB Type A母头(键盘/鼠标);

2x USB2.0 Type A母头;1xDisplayPort母头;

DisplayPort规范

V1.2

V1.2

V1.2

最高视频分辨

3840 x 2160@60Hz

3840 x   2160@60Hz

3840 x 2160@60Hz

面板按键

1

4

9

LED指示灯

2

4

9

端口切换方式

按键、键盘热键;

按键、键盘热键;

按键、键盘热键;

电源

DC12V/1A

DC12V/1A

DC12V/1A

工作温度

-40~+55°C

-40~+55°C

-40~+55°C

尺寸/mm

154 X55 X 40

245 X 95 X 40

440 X150 X 45
