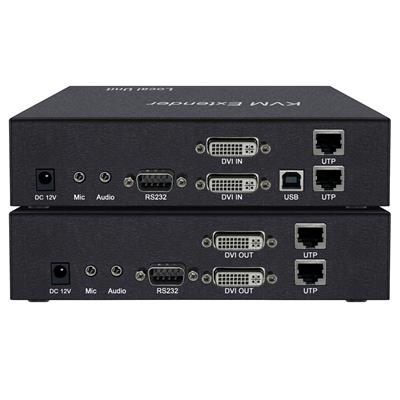

双路DVI KVM高清视频编码器

分类：双路KVM视频编码器

描述：

支持MST/SST扩展模式 4K超高清DVI接口 USB2.0 双向音频 RS232 150米延长器

在线咨询

全国热线

0755 86120002

简介 / Introduction

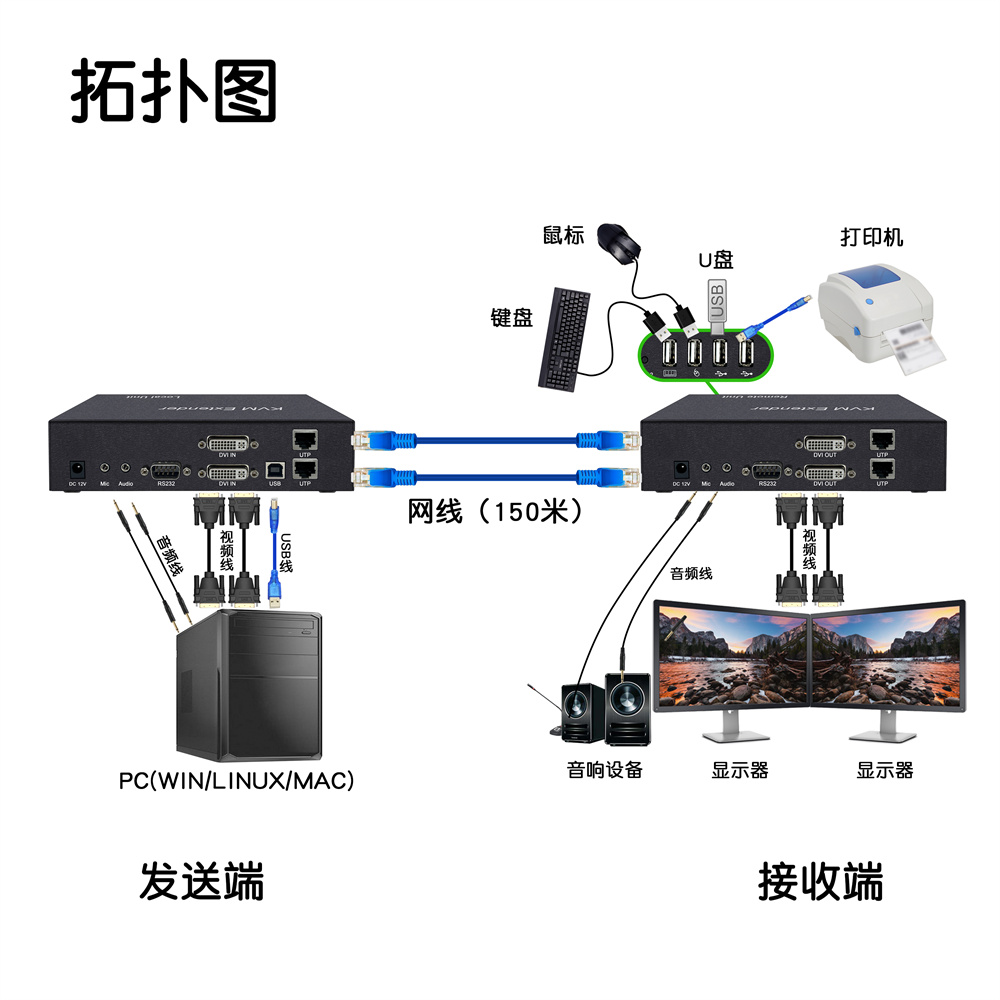

概括拓扑图规格

双路DPKVM高清视频编码器

DY-EX2M22D

产品概括

4K KVM over IP高清视频编码器，是一款以IP为主通过网线连接的KVM视频信号延长器。采用over IP KVM解决方案的专业功能，可通过内部网络从远程USB控制发送端访问电脑系统。


4K双路DPKVM高清视频编码器

1.整合两路DVI视频信号、USB键盘鼠标控制信号、USB2.0HUB功能（U盘、U KEY、打印机、移动硬盘、触摸屏等USB设备）、RS232接口信号、音频双向信号、RJ45网口, 铁壳机身于一体的网络4K视频KVM延长器；

2.采用千兆数字编码技术，把设备的本地发送端连接电脑主机的视频信号和控制信号等，通过网线连接（可传输150米，稳定4K30hz）至延长器的接收端用户可以在接收端使用操作电脑。

3.支持4K x 2K影像分辨率（最高可达3840 x 2160），提供超卓的影像显示画面。同时以极低延时的传输能力提供优质的视频画质。可以广泛应用于教育、银行证券、医疗、保密办公等领域。

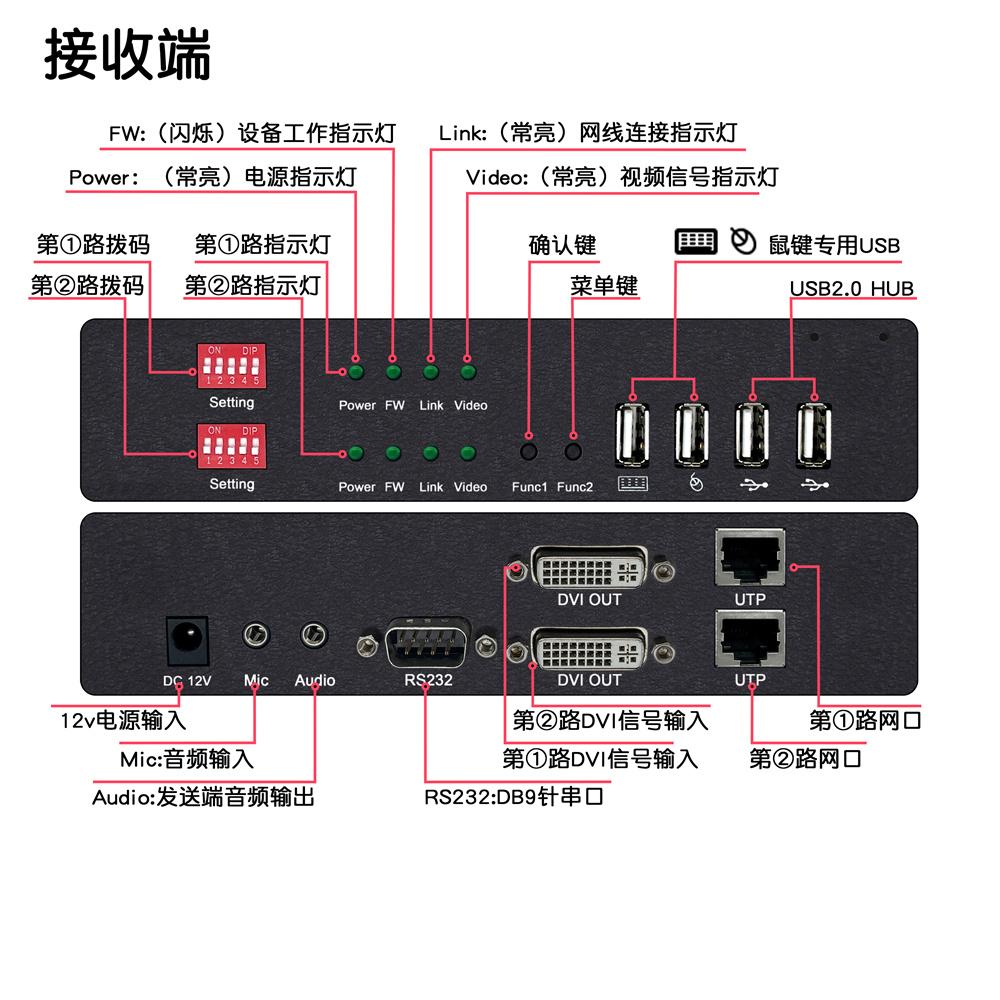

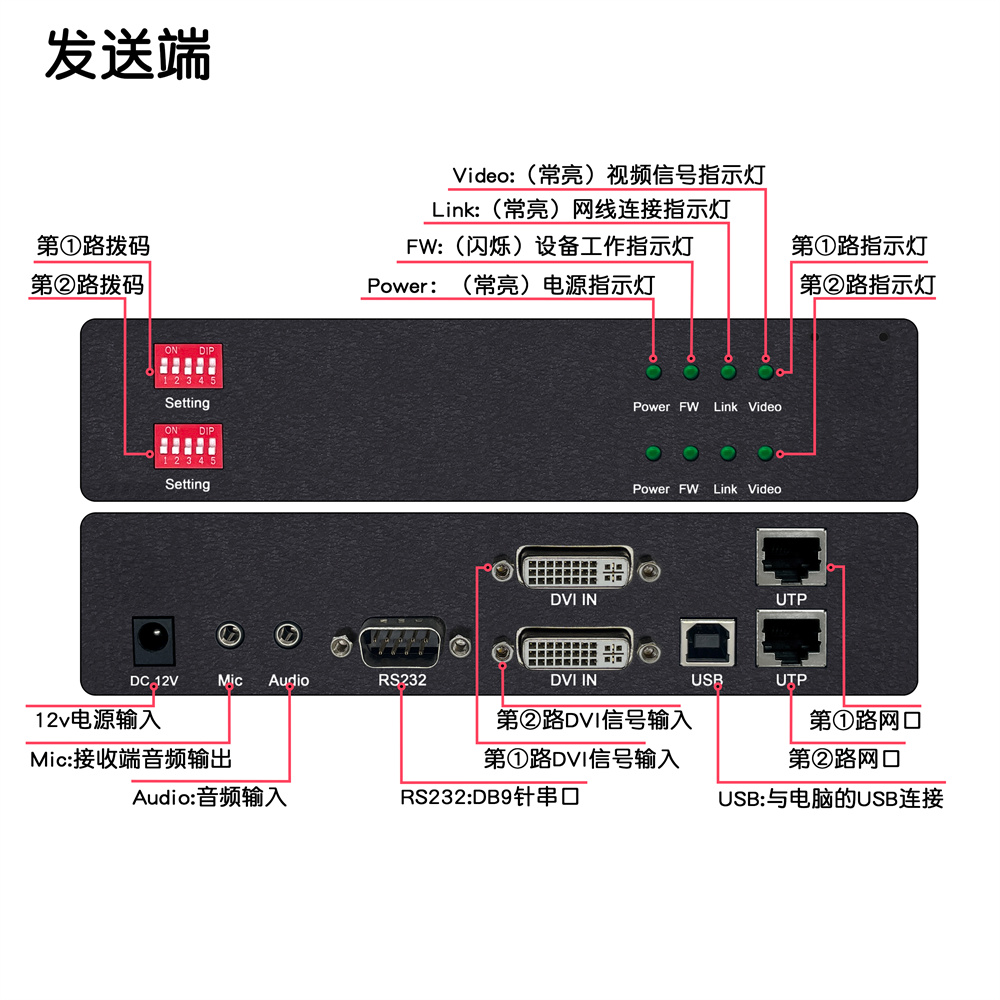

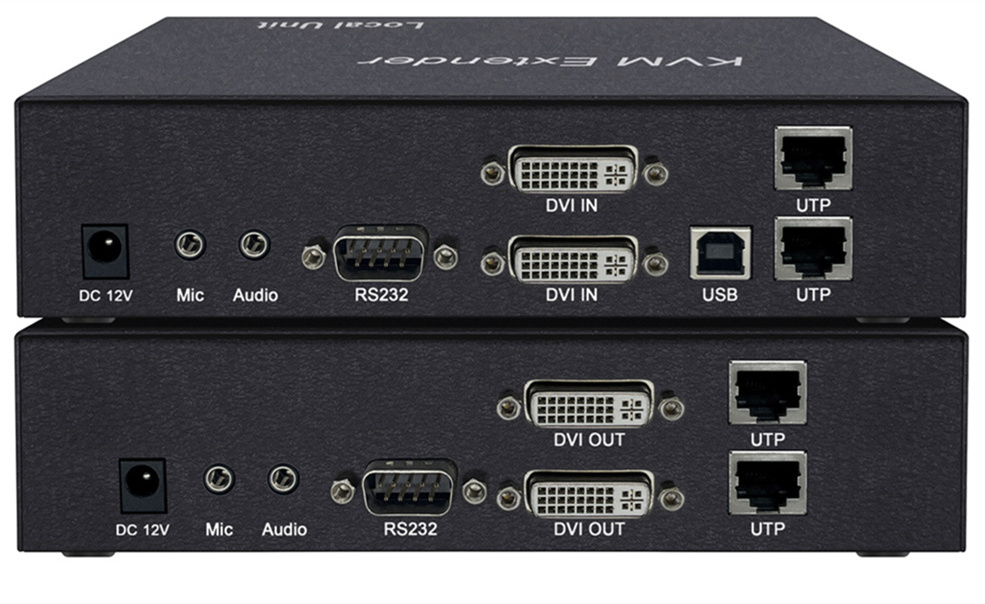

接口示意图

功能特性

●采用千兆数字编码技术，图像清晰流畅延时小；

●独立双向音频传输；

●USB 2.0 HUB功能（U盘、打印机、无线键鼠、触摸屏等USB设备）；

●采用RJ45网口传输，可传输150米；

●热插拔设计，即插即用；

●支持3840 x 2160@30Hz，并向下兼容多种常规分辨率；

●超强4个USB接口设计，支持大容量USB设备使用需求；

●可过交换机、也可以直连

●可混搭，发送端可以与不同视频信号接口的接收端连接

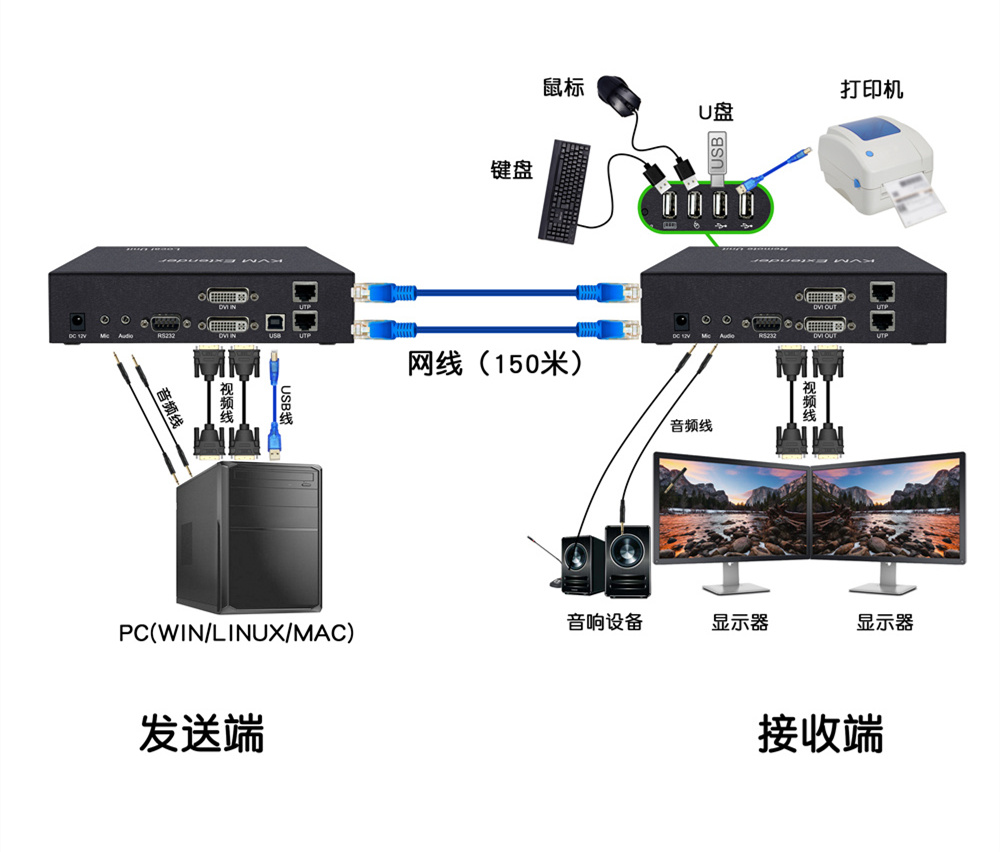

连接示意图

个性化产品定制

产品	功能
标准版	4K+4USB2.0+音频
串口版	4K+4USB2.0+音频+RS232
USB1.1功能	4K+2USB2.0+音频+2USB1.1
远程开关机	4K+4USB2.0+音频+远程开关机

装配清单

感谢您使用我公司产品，打开包装请先清对产品装箱单

产品装箱明细单：

√ KVM延长器发送端	一台
√ KVM延长器接收端	一台
√ 视频线	两条
√ 音频线	一条
√ USB A对B线	一条
√ 12V/2A电源适配器	两个
√ 保修卡合格证	各一份

连接操作

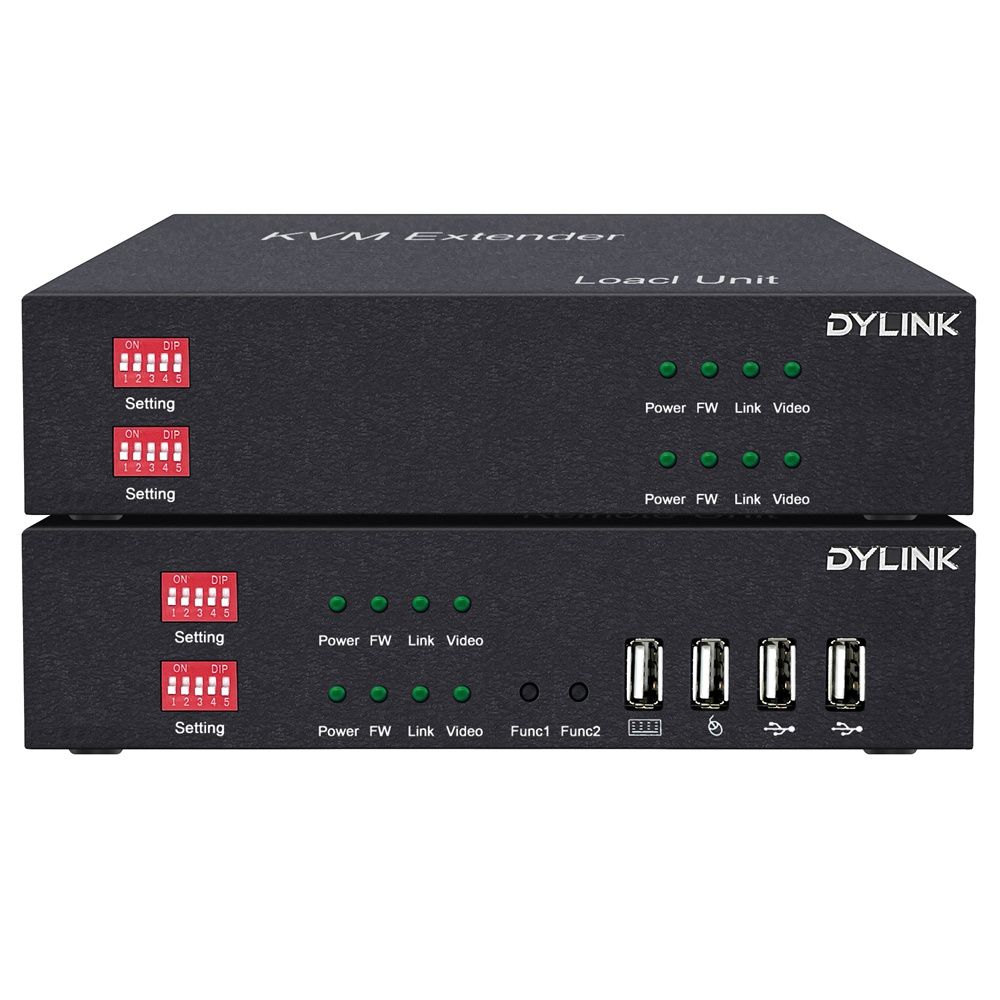

1.首先确认发送端和接收端的拨码开关的编码是否一致

2.发送端使用标准视频线、USB线、音频线连接受控主机；

3.接收端连接显示器、音频设备、USB键盘鼠标及USB设备；

4.发送端与接收端之间通过网线线连接；

5.接通发送端及接收端电源；

6.发送端与接收端通过指示灯显示连接状态；

7.支持热插拔，不需KVM关闭电源即可随时增加或移除受控设备；

8.跨平台支持，支持Windows、Linux和Sun等主流操作系统。

注：更改拨码后需要断电重启设备

产品参数

	发送端	接收端
连接端口	DVI视频输入接口*2	DVI视频输出接口*2
	RS232串口*1（功能选配）	RS232串口*1（功能选配）
	USB B型口*1	USB A型口*4
	音频接口*1	音频接口*1
	麦克风接口*1	麦克风接口*1
	网口*2	网口*2
指示灯	Video指示灯*1	Video指示灯*1
	Link指示灯*1	Link指示灯*1
	Power指示灯*1	Power指示灯*1
	FW指示灯*1	FW指示灯*1
分辨率	最大支持38402160@30Hz 19201080@60Hz	最大支持38402160@30Hz 19201080@60Hz
电源	电源接口*1	电源接口*1
电源	12V2A	12V2A
工作环境	推荐工作温度：0~50°C	推荐工作温度：0~50°C
	存储温度：-20~60°C	存储温度：-20~60°C
	湿度0~90% RH, 无凝结	湿度0~90% RH, 无凝结
物理特性	铁壳	铁壳
物理特性	20010544.5（LWH）mm	20010544.5（LWH）mm
