19寸LCD CAT5 KVM切换器

分类：19寸 VGA

描述：

19寸KVM切换器具备远程控制功能，USB功能，音频，显示器，键盘鼠标于一体的高度集成控制台

在线咨询

全国热线

0755 86120002

简介 / Introduction

概括拓扑图规格

产品概述

DY-P-6908/6916/6932系列是整合LED显示屏、键盘，鼠标，和高密度CAT5切换器集成在1U高度单元内，采用抽屉式安装方式。允许用户通过标准的TCP/IP网络或本地端监视和操作多台服务器。可直接管理16台服务器。通过端口级联2层模拟KVM交换机，最多可以控制512台服务器。采用高品质A级19″ LED显示器，支持多种硬件平台和多种操作系统。

易用性

切换器使用USB键盘和鼠标作为控制端，也支持PS/2和USB接口计机接入。根据连接切换器和主机的线缆，用户可以选择用PS/2或USB接口进行连接。安装过程简单快捷，只需将线缆与对应端口连接起来即可。无需安装光盘，无需复杂的安装程序，无需考虑兼容问题。直接通过键盘接收信息输入，可以在任何硬件平台上进行操作（兼容PC、Mac、Sun等），有以下优点：

（1）支持1本地用户和1远程用户在全球任何地方同时操作不同服务器，；

（2）减少为每台计算机购买独立键盘、鼠标、显示器的费用；

（3）节省额外设备所占用的空间；适合管理高密度服务器机柜；

（4）减少能源消耗.

功能特性

1. 易于安装，无需软件可直接连接8/16/32台电脑或服务器。通过级联方式，可管理多达512 台服务器。

2. 19英寸液晶显示屏，高亮度，高清晰，高分辨率显示, 支持完整的DDC2B功能。

3. 本地可通过 [按钮]，[OSD] ，[热键] 等方式就可轻松操作本机。

4. 额外提供1个本地用户通道，支持USB和PS2鼠标/键盘、VGA显示接口。

5. 提供1个以太网IP接口通道，可供远程用户端访问。支持DHCP、PPPOE多种网络协议。

6. 支持跨平台服务器环境: DOS,Windows, Linux , Unix, Mac, Sun等。

7. 远程用户端视频分辨率最高可达1920 x 1080 @ 60Hz。

8. 自动扫描（Auto-scan）功能，KVM自动对电脑逐一扫描。

9. 即插即用，增加或移除PC等设备时，无需断电，可直接连接电脑或KVM切换器等设备。

10. 可通过OSD视控菜单对每台服务器进行命名，以方便管理。

11. 支持浏览器方式操控访问KVM及所连接的目标服务器。

12. 支持设定用户权限级别，分别为系统管理员和普通操作员。

13. 可使用于支持USB 的服务器操作系统及BIOS 层级。

14. 所有传输数据皆以SSL 256位安全加密，SSL证书管理。

15. 兼容联想、曙光、浪潮、华为、宝德HP、IBM、戴尔和思科等主流服务器。

16. 抽拉式安装设计，可以调整长度以适应各机柜空间，导轨带自动锁止装置。

17. 支持固件更新。

18. 支持鼠标自动同步。

19. 支持发送组合键。

20. 设有前置USB，可外接无线及有线键鼠。

规格参数

	功能	参数
连接数	直连	8/16/32
连接数	级联	512
液晶显示屏	显示屏类型	a-SiTFT-LCD
	分辨率	1280(RGB)×1024[SXGA]
	可视面积	376.32×301.056mm (H×V)
	支持颜色	16.7M(6-bit+Hi-FRC)
	亮度	250cd/m²（Typ）
	对比度	1000：1（Typ）
	光源类型	WLED
	像素间隔(mm)	0.264×0.264(H×V)
	可视角度	85/85/80/80(Typ.)(CR≥10)
键鼠	接口	PS/2USB混接
	键盘设计	99键（82键主键盘+17键独立数字键盘）
	X/Y分辨率	>1000点/英寸，（40点/mm）
电源	电源输入(直流）	12V（DC2.1插座）
电源	功耗（W）	25W
接口	连接端口	16×RJ45网口
	控制端口	1×HDB-15母头（蓝色）/2USB type A母/2PS/2 母

	升级	1×RJ45
	配置端口	Mini USB母
	重置端口	RS232公
	前置USB	1*USB type A母
结构及包装	外壳颜色	黑,(可定制)
	外壳材质	金属
	毛重/净重	19kg/12kg
	机身尺寸(长×宽×高)	600mm×485mm×44mm
	机柜安装深度	600mm~1000mm
环境条件	贮藏温度	0~50℃
	工作温度	-20~60℃
	湿度	0~80%,不凝固的
包装尺寸	包装尺寸(长×宽×高)	72cm×62cm×17cm

配件：

型号	描述	数量

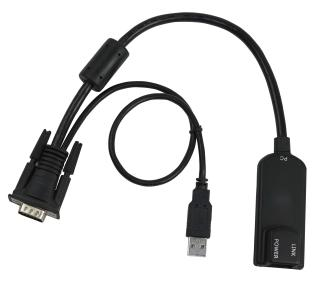

DY-01C	服务器模块(Cat.5) USB接口模块	选配
DY-01CP	服务器模块(Cat.5) PS2接口模块	选配
固定耳架		2
电源线		1
电源适配器	12V-4A	1

图片4.png 图片3.png

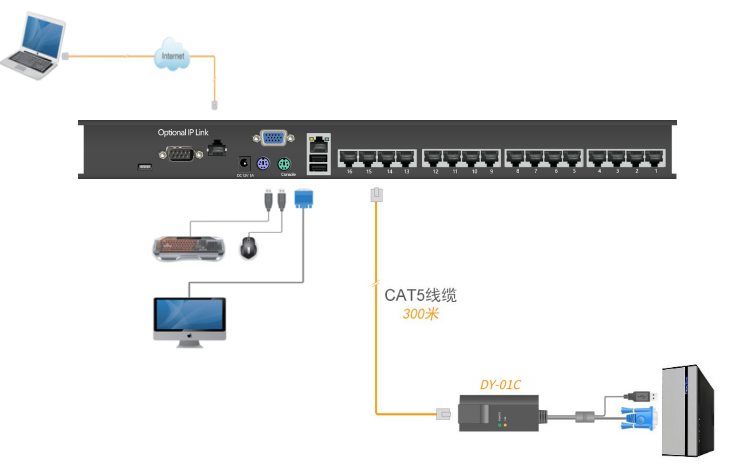

后视连接示意图


	功能	参数
	远程通道	0 / 1
连接数	直连	8/16/32
连接数	级联	512
液晶显示屏	显示屏类型	a-SiTFT-LCD
	分辨率	1280(RGB)×1024[SXGA]
	可视面积	376.32×301.056mm (H×V)
	支持颜色	16.7M(6-bit+Hi-FRC)
	亮度	250cd/m²（Typ）
	对比度	1000：1（Typ）
	光源类型	WLED
	像素间隔(mm)	0.264×0.264(H×V)
	可视角度	85/85/80/80(Typ.)(CR≥10)
键鼠	接口	PS/2USB混接
	键盘设计	99键（82键主键盘+17键独立数字键盘）
	X/Y分辨率	>1000点/英寸，（40点/mm）
电源	电源输入(直流）	12V（DC2.1插座）
电源	功耗（W）	25W
接口	连接端口	16×RJ45网口
	控制端口	1×HDB-15母头（蓝色）/2USB type A母/2PS/2 母

	升级	1×RJ45
	配置端口	Mini USB母
	重置端口	RS232公
	前置USB	1*USB type A母
结构及包装	外壳颜色	黑,(可定制)
	外壳材质	金属
	毛重/净重	19kg/12kg
	机身尺寸(长×宽×高)	600mm×485mm×44mm
	机柜安装深度	600mm~1000mm
环境条件	贮藏温度	0~50℃
	工作温度	-20~60℃
	湿度	0~80%,不凝固的
包装尺寸	包装尺寸(长×宽×高)	72cm×62cm×17cm
