KVM 4口USB切换器

产品名称：KVM 4口USB切换器

产品型号：SW2401R

产品描述

KVM多电脑切换器；

1.能够使用户从单一USB键盘、鼠标、和一个VGA视频信号接口，快速切换操作4台、8台、16台电脑主机，以便有效率的进行多工作处理；

2.视频分辨率 - 达1920 × 1440用户可以享受更宽广的屏幕显示、给您提供最良好的工作体验；

3.KVM切换器可在4台或8台16台电脑间进行切换。并提供有2端口USB 。即USB键盘、鼠标数据都通过KVM线缆进行快速、无缝的切换，同时提供PS2键盘鼠标方便用户同时使用；

4.设备安装简单、便捷，只需将线缆插入其相应端口即可；无需软件配置，也没有不兼容问题。并可在Windows、Linux和Mac等多种操作系统平台上工作；

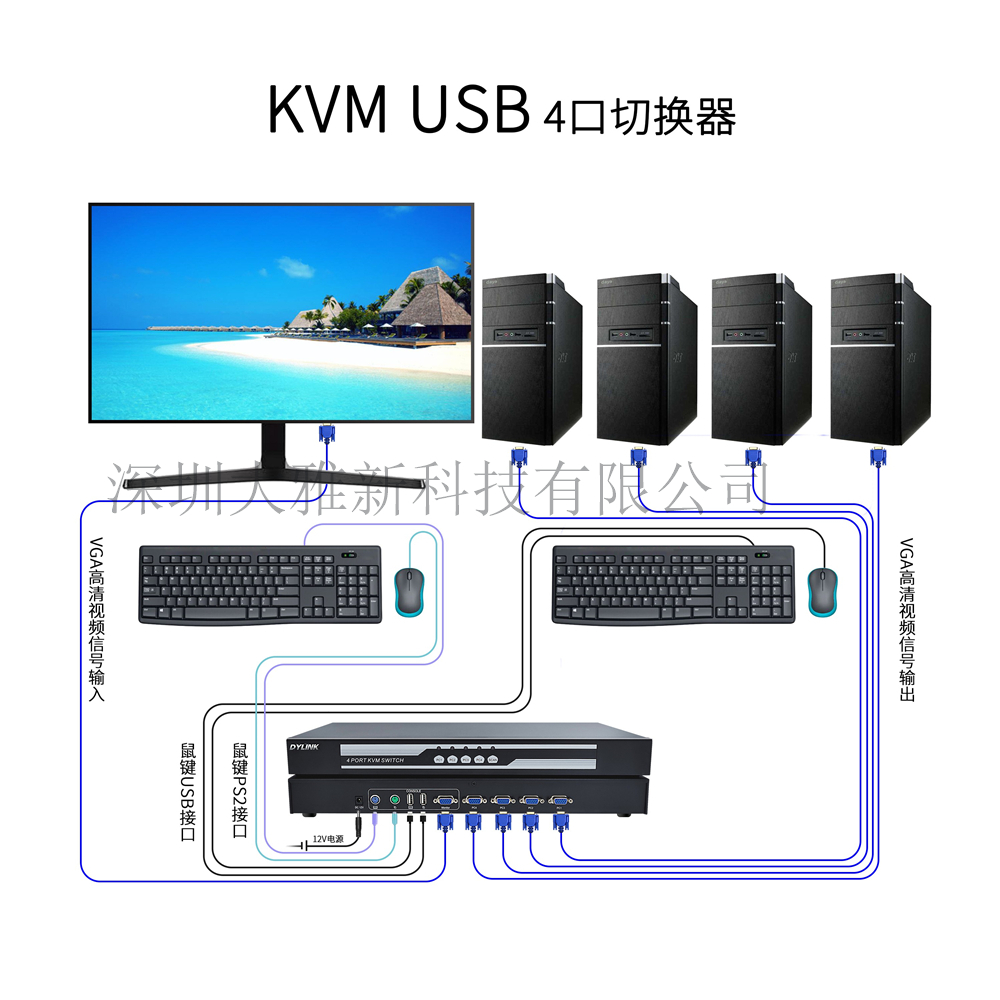

产品连接需求

1. 电脑PC端：4/8/16条KVMUSB线缆，

2. 用户操作端：一个带有VGA接口的显示器；一个USB键盘，一个USB鼠标；一个PS2键盘，一个PS2鼠标。

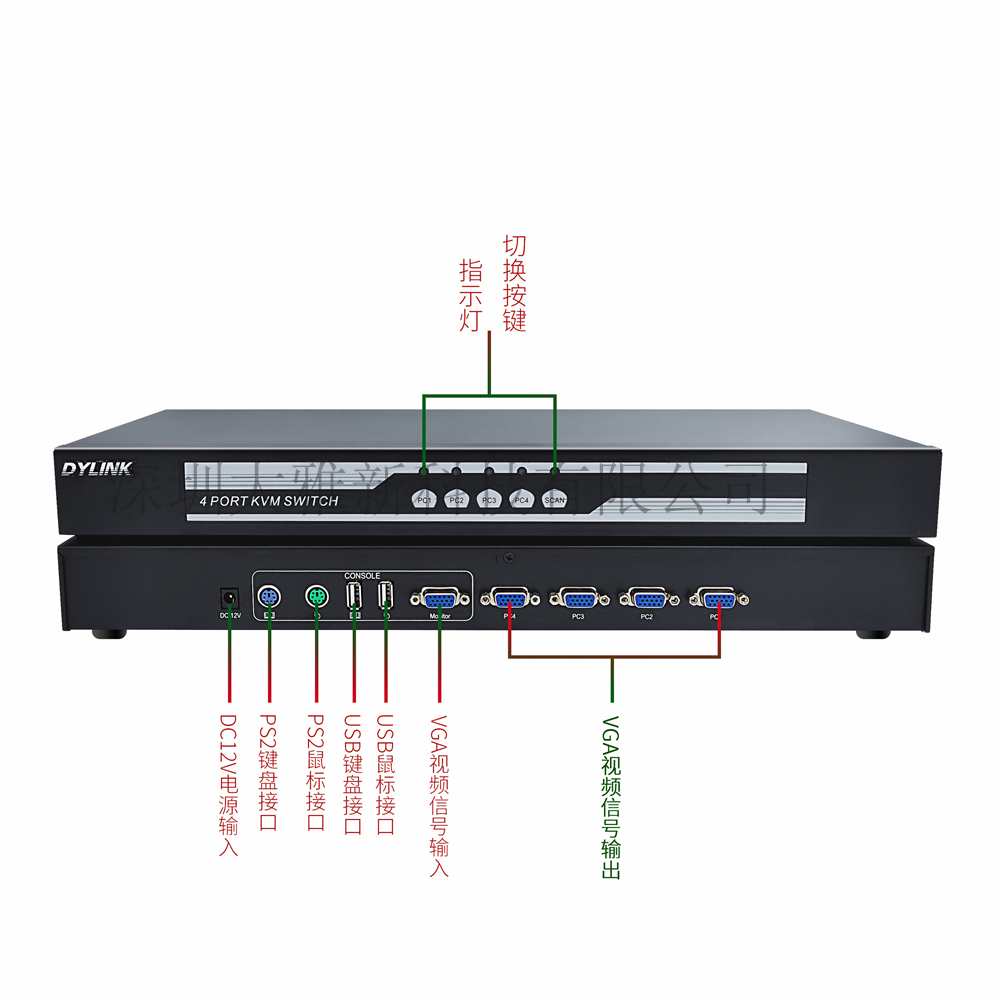

产品图片

产品特点

l提供前面板按键、键盘热键和OSD菜单三种切换方式 ;

l提供多种自动扫描模式和扫描时间;

l热插拔功能 - 无需关闭电源即可新增或移除连接的电脑;

l通过一组USB键盘、鼠标或PS2键盘、鼠标和显示器控制端、管理4台或8台、16台电脑；

l支持串联级联 - 管理更多电脑

l高视频分辨率 - 达1920 × 1440

切换方式

切换方式有两种：①通过前置面板上的按键进行切换。②使用键盘热键方式进行切换。

①按键切换

前置面板上有4个按键，按压某一个按键就会对应切换到其中的一个端口。

② 键盘切换 - 使用特定序列的键盘按键，也可以实现切换功能，具体为：

即按下ScrollLock键并释放，然后再按下ScrollLock键并释放，再按下数字键“1”或“2”并释放，最后按下回车键，那么就会切换到对应的第1口或第2口。

键盘启动自动扫描 – 自动扫描功能使用键盘热键，可启动自动扫描功能，具体为：

即按下ScrollLock键并释放，然后再按下ScrollLock键并释放，再按下字母键 “S” 并释放，最后按下回车键，那么就会启动自动扫描切换功能，即切换器自动按照设定的时间间隔在两个端口间切换。

键盘扫描间隔设置 – 自动扫描时间间隔设定使用键盘热键，可设定自动扫描时间间隔，具体为：

即按下ScrollLock键并释放，然后再按下ScrollLock键并释放，再按下字母键 “P”或“d” 并释放，最后按下回车键，那么就会增加或减小自动扫描时间间隔。自动扫描时间间隔共分为7档，分别为10秒，20秒，30秒，50秒，100秒，200秒和5秒，缺省是10秒。

装箱清单

感谢您使用我公司产品，打开包装请先清对产品装箱单

产品装箱明细单：

√SW2401R                    一台

√KVMUSB线                  四条

√挂耳                        一对

√12V/1A电源适配器           一个

√使用说明书                  一份

√ 保修卡合格证             各一份

安装

1)切换器、VGA显示器和各主机等关掉电源。

2)将USB键盘和USB鼠标插入到切换器上标识为键盘、鼠标的端口上。

3)将VGA显示器插入到切换器上标识有“Monitor”的端口上并开启显示器电源。

4)用KVMUSB线缆，将切换器上VGA端口与主机VGA端口连接。

5)用USB线缆将切换器上USB端口与主机USB端口连接。

6)将切换器上电。

7)开启各电脑电源并启动。
