4K60 4x1 多画面无缝超高清视频切换器

分类:无缝切换器

描述:

概述本款4K60 4x1 多画面无缝超高清视频切换器的设计旨在为单个屏幕上的多个信号 源支持更高的输出分辨率 (4K@60)。 它可以将多达四个视频信号组合到一个超高清或高清显示器上。 用户可以管理每个输入,并在单个显示器上创建四个输入的组合搭配, 以及调整任何一个输入的位置。此产品支持8种显示模
全国热线

0755 86120002

简介 / Introduction

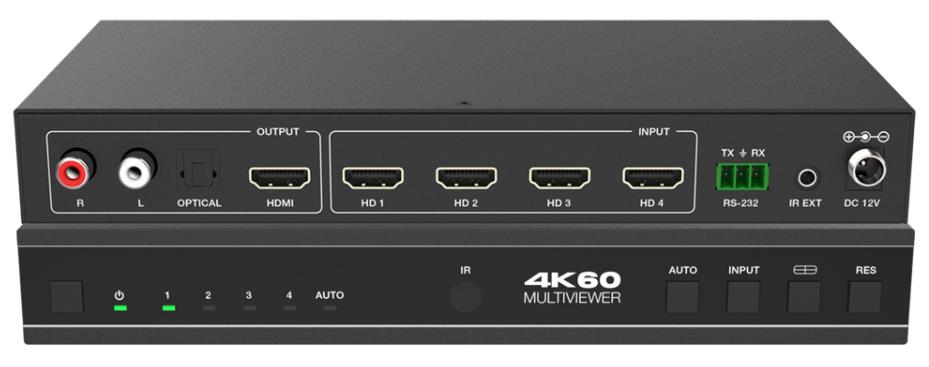

展示

概述

本款4K60 4x1 多画面无缝超高清视频切换器的设计旨在为单个屏幕上的多个信号 源支持更高的输出分辨率 (4K@60)。   它可以将多达四个视频信号组合到一个超高清或 高清显示器上。  用户可以管理每个输入,并在单个显示器上创建四个输入的组合搭配, 以及调整任何一个输入的位置。此产品支持8种显示模式,在模式范围内,用户可以自 由切换4路高清输入,它能够实现单画面显示和单屏显示多画面的功能。

本产品支持高达4K@60 (RB) 的全范围输入视频分辨率,及支持外部音频分配系统 的音频解嵌(音频通过模拟和光纤音频口输出)。

可以通过前面板按键、红外遥控器、  OSD菜单导航、上位机软件和RS-232串口指 令来操作本产品。


功能特性


☆  符合HDMI 2.0b和HDCP 2.2 / 1.x规范

☆  支持18Gbps视频带宽

☆  输入输出视频分辨率高达4K@60Hz

☆  音频格式支持LPCM, AC3, DD+, DTS, DTS-HD, 最大到7.1声道

☆  支持在输入通道之间无缝切换并在单个超高清显示器上组合多个图像               ☆  8种显示模式:SINGLE, PIP, PBP (1), PBP (2), Triple (1), Triple (2), Quad (1),

Quad (2)

☆  单画面显示模式支持无缝切换

☆  多画面显示模式支持快速切换

☆  支持音频剥离,通过模拟和光纤音频口输出

☆  支持音量控制和音频独立选择

☆  OSD菜单导航高级设置

☆  智能EDID管理

☆  可通过前面板按键、红外遥控器、OSD菜单导航、上位机软件和RS-232串口指令

控制

☆  设计合理,便于安装

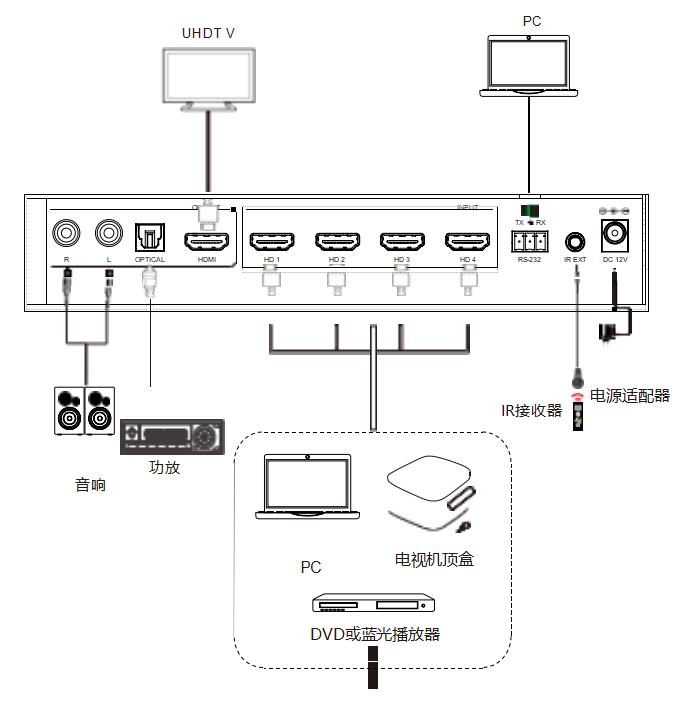

拓扑图



参数规格

HDMI兼容

HDMI 2.0b

HDCP兼容

HDCP 2.2 / 1.x

视频带宽

18Gbps

视频分辨率

高达4K@60Hz

红外电平

5Vp-p

红外频率

定频38KHz

颜色空间

RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

颜色深度

8bit

音频格式

HDMI音频: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS High Res

模拟音频: PCM2.0

光纤音频: Dolby Digital, DTS 5.1, PCM2.0

静电保护

人体模型:±8kV (空气放电) , ±4kV (接触放电)

连接


输入端口

4 x HDMI IN [Type A, 19-pin母口]

输出端口

1 x HDMI OUT [Type A, 19-pin母口]

1 x L/R OUTPUT [RCA]

1 x OPTICAL OUTPUT [S/PDIF]

控制端口

1 x RS-232 [3pin-3.81mm凤凰端子]

1 x IR EXT [3.5mm立体声迷你接口]

参数规格


外壳

金属外壳

颜色

黑色

尺寸

220mm (长) × 100mm (宽) × 30mm (高)

重量

620g

供电电源

输入:AC 100~240V 50/60Hz

输出:DC 12V/2.5A (US/EU标准, CE/FCC/UL认证)

电源功耗

10W(最大值)

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90% RH (无凝结)






参数规格

HDMI兼容

HDMI 2.0b

HDCP兼容

HDCP 2.2 / 1.x

视频带宽

18Gbps

视频分辨率

高达4K@60Hz

红外电平

5Vp-p

红外频率

定频38KHz

色空间

RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

色深度

8bit

音频格

HDMI音频: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS High Res

拟音频: PCM2.0

纤音频: Dolby Digital, DTS 5.1, PCM2.0

静电保

人体模型:±8kV (空气放电) , ±4kV (接触放电)

连接


输入端口

4 x HDMI IN [Type A, 19-pin母口]

输出端口

1 x HDMI OUT [Type A, 19-pin母口]

1 x L/R OUTPUT [RCA]

1 x OPTICAL OUTPUT [S/PDIF]

控制端口

1 x RS-232 [3pin-3.81mm凤凰端子]

1 x IR EXT [3.5mm立体声迷你接口]

参数规格


属外壳

黑色

220mm (长) × 100mm (宽) × 30mm (高)

重量

620g

电电源

输入:AC 100~240V 50/60Hz

输出:DC 12V/2.5A (US/EU标准, CE/FCC/UL认证)

电源功

10W(最大值)

作温度

C ~ 40°C / 32°F ~ 104°F

存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90% RH (无凝结)
